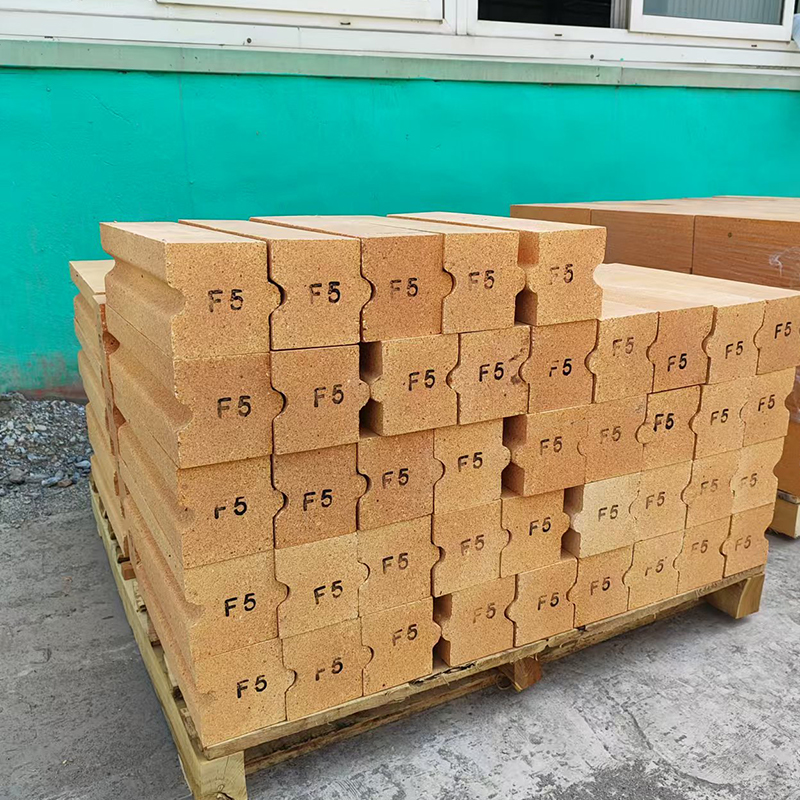

Глиняные кирпичи для печей для обжига угля — это изделия на основе глины, изготовленные из алюмосиликатных материалов, содержащих от 30% до 40% Al₂O₃. Они производятся путем смешивания 50% мягкой глины с 50% твердого глиняного клинкера в соответствии с определенными требованиями к размеру частиц.
Глиняные кирпичи для печей для обжига угля — это изделия на основе глины, изготовленные из алюмосиликатных материалов, содержащих от 30% до 40% Al₂O₃. Они производятся путем смешивания 50% мягкой глины с 50% твердого глиняного клинкера в соответствии с определенными требованиями к размеру частиц. После формовки и сушки они обжигаются при высоких температурах 1300–1400℃. Эти слабокислые огнеупорные изделия устойчивы к эрозии под воздействием кислых шлаков и газов, хотя их устойчивость к щелочным веществам несколько ограничена. Они обладают отличными тепловыми свойствами и выдерживают быстрые тепловые циклы.
При производстве углеродных продуктов в основном используются первичные и вторичные печи для прокаливания, а также печи для графтинирования, которые в совокупности называются печами для прокаливания углеродных продуктов. Эти печи можно классифицировать по конструкции и способу эксплуатации на периодические печи, непрерывные печи, камерные печи, кольцевые печи, туннельные печи, вращающиеся печи или резистивные печи.

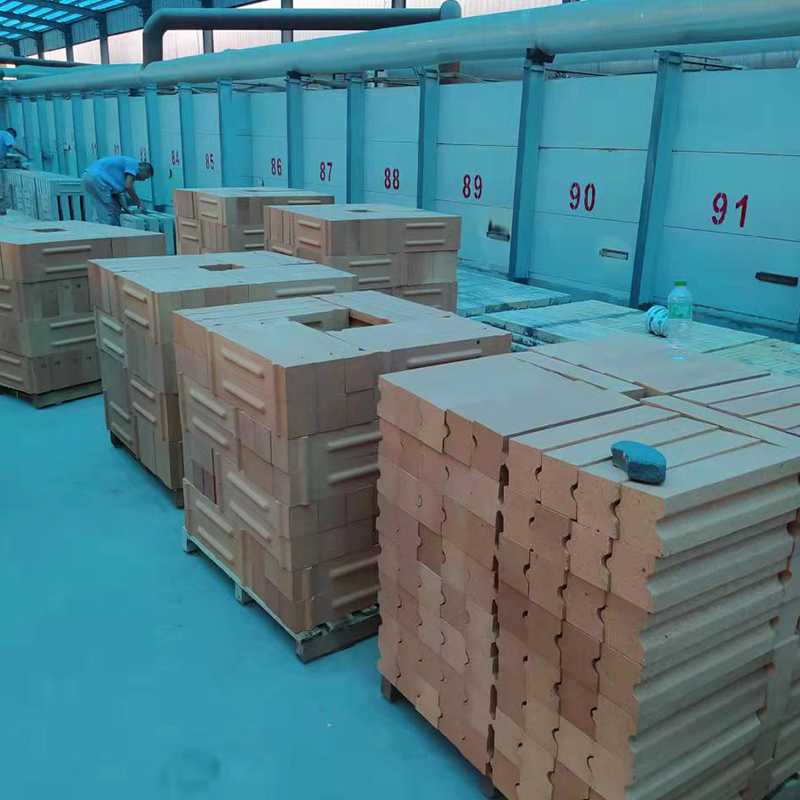

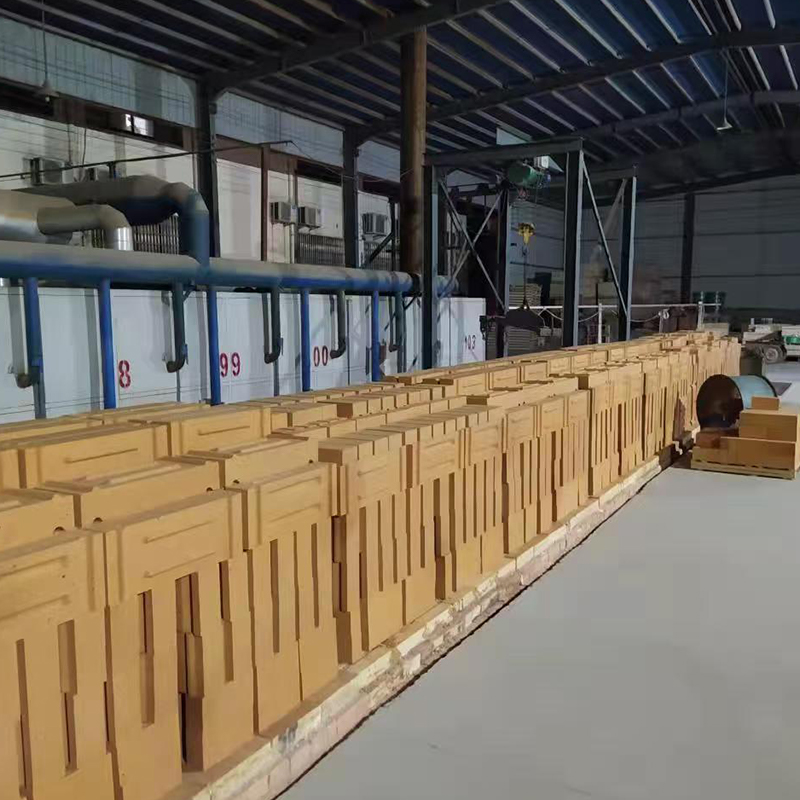

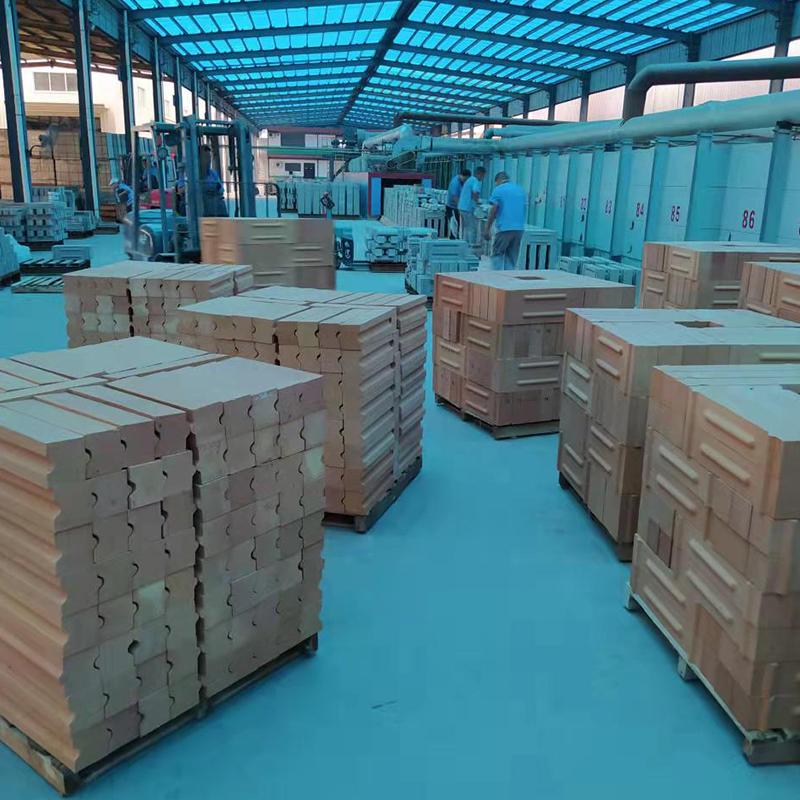

Футеровка печей для обжига углеродных изделий обычно изготавливается из глиняных кирпичей с огнеупорностью 1671–1750 ℃. Эти огнеупорные кирпичи не только экономичны, но и соответствуют требованиям производственного процесса.
Глиняные кирпичи обладают огнеупорностью 1690–1730 ℃. Помимо кристаллов муллита с высокой огнеупорностью, эти кирпичи почти наполовину состоят из аморфных стеклянных фаз с низкой температурой плавления. В диапазоне температур 0–1000 ℃ объем глиняных кирпичей равномерно увеличивается с ростом температуры, демонстрируя линейную кривую расширения. При превышении 1200 ℃ объем начинает сокращаться от точки максимального расширения.
При температуре выше 1200 ℃ низкоплавкие компоненты глиняного кирпича постепенно плавятся. Затем частицы плотно сжимаются под действием поверхностного натяжения, вызывая объемное сжатие. Следовательно, глиняные кирпичи подходят только для второстепенных компонентов коксовых печей, таких как уплотнительные стены камеры накопления тепла, кирпичи для облицовки небольших дымоходов, кирпичи для облицовки камеры накопления тепла, кирпичи для облицовки дверей печи, крыши печи и кирпичи для облицовки подъемников. Из-за низкой температуры размягчения при нагрузке глиняные кирпичи дают усадку при повышенных температурах. Их теплопроводность на 15–20 % ниже, чем у кремнеземных кирпичей, а механическая прочность также ниже. Следовательно, глиняные кирпичи по-прежнему подходят для таких применений, как уплотнительные стены камеры накопления тепла, кирпичи для облицовки небольших дымоходов, кирпичи для камеры накопления тепла, кирпичи для облицовки дверей печей, крыши печей и кирпичи для облицовки подъемников.
